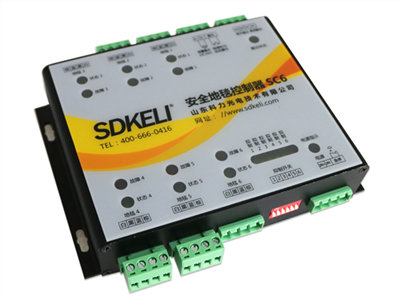

SC6型安全地毯控制器

產品介紹:SC6型安全地毯控制器應用于工業安全系統,可與安全地毯配套使用,增強設備安全系統的可靠性,構成更加安全的防護系統。

分享到:

功能特點

1、本控制器為安全地毯聯動設計,最多可帶動6塊
2、每組輸入信號有單獨的保護和不保護功能開關(抑制)
3、指示燈顯示每個安全地毯的工作狀態,包含工作、故障
4、具有電源指示燈和輸出狀態指示燈
5、安全控制器采用DC24V電源
6、1組常閉觸點輸出,1組常開觸點輸出
7、雙通道操作模式,可完成對安全地毯和控制器的自檢
8、手動復位、自動復位可切換
9、帶有一路DC24V有源報警輸出,可檢測系統中任意一塊安全地毯的狀態
10、電路中帶有自我監控的冗余電路

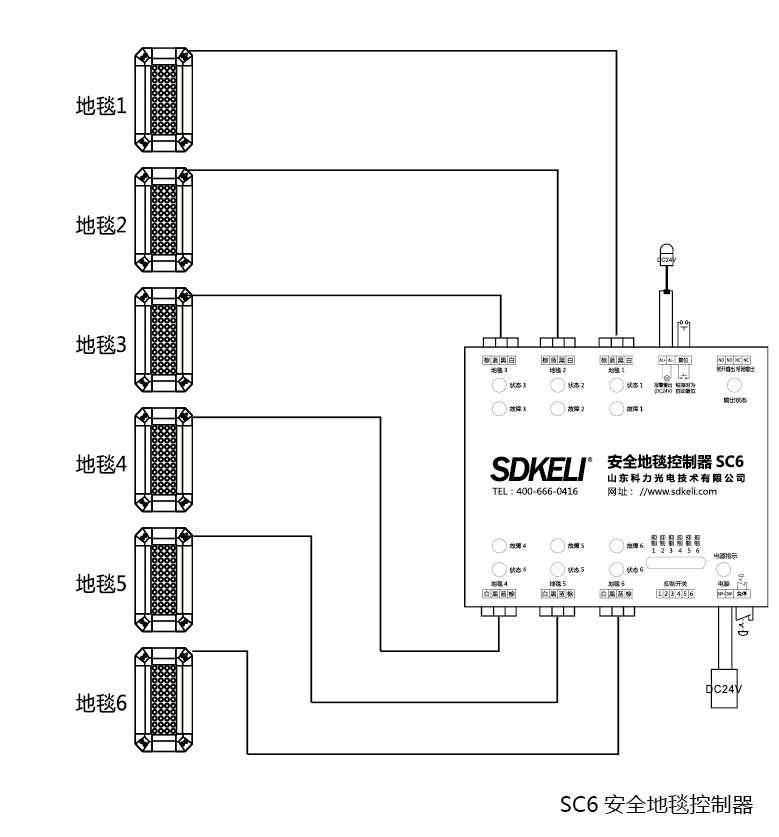

SC6型安全地毯控制器接線方式

將每塊安全地毯的白黑藍棕四根線按照下圖接到控制器的白、黑、藍、棕四個端子上,把24V供電的正極和負極分別連接到控制器的24V+、24V-端子,NO和NO為常開輸出,NC和NC為常閉輸出,AL+、AL-分別接入24V報警器的正負極。復位短接時為自動復位,若改為手動復位可增加自動復位、常開復位按鈕。2芯電源標準線長1.5m4芯輸出線標準線長2m

sc6安全地毯控制器接線圖



外形尺寸及安裝說明

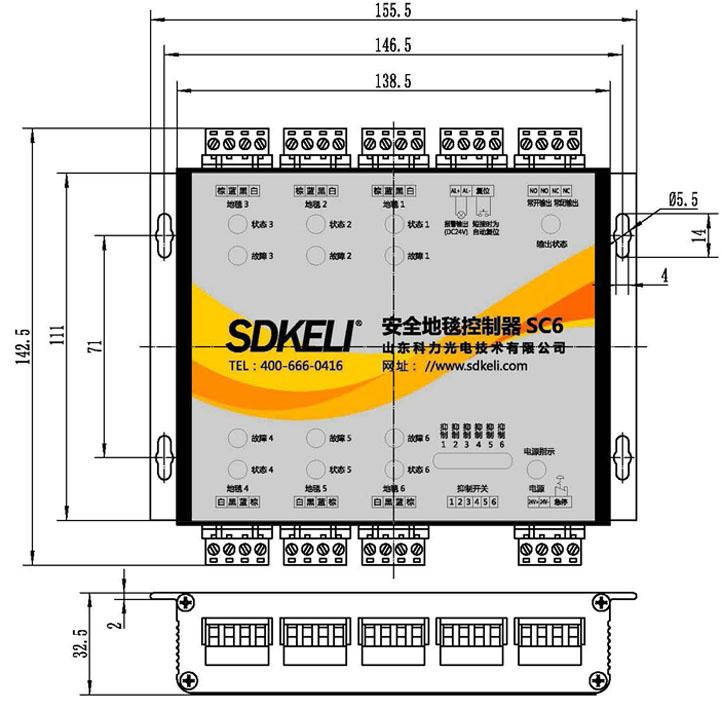

SC6型安全地毯控制器使用 Φ5.5螺釘安裝在電器柜或墻壁上,其尺寸如下圖所示
sc6安全地毯控制器尺寸安裝說明

參考標準 EN/IEC61496-1(Type4 ESPE)
執行標準 ISO 13849-1(Cat.4); 2004/108/EC(EMC指令); 2006/42/EC(機械安全指令)
環境溫度 工作 -10℃~55℃(無結霜及凝霧)
存儲 -30℃~70℃
環境濕度 工作 35%RH~85%RH
存儲 35%RH~95%RH
抗振能力 頻率10~55Hz,振幅0.35±0.05mm,X、Y及Z方向各20次
抗沖擊能力 加速度100m/s2,脈沖持續時間16ms,X、Y及Z方向各1000次
防護等級 IP50
電源電壓 DC24V±10%
功耗 ≤3W
響應時間 <20ms
安全輸出 1常開1常閉無源觸點
負載能力 AC15:5A/250V
DC13:5A/24V
上電啟動時間 <1s
檢測功能 上電自檢
工作過程中實時自檢
保護電路 過壓過流保護
狀態指示 POWER:紅色,上電時亮
ERR:紅色,地毯故障時亮
ON:綠色,輸出繼電器吸合時亮
OFF:紅色,輸出繼電器釋放時亮
介電強度 AC1500V,60s無擊穿或閃絡
實現功能 安全地毯的實時監控
控制輸出的復位形式設置;報警輸出的復位形式設置
抑制功能
繼電器壽命 電氣壽命:≥100萬次
機械壽命:≥1000萬次

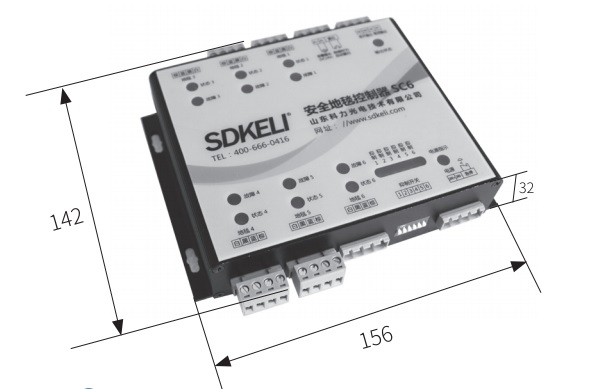

外形尺寸 156×142×32mm

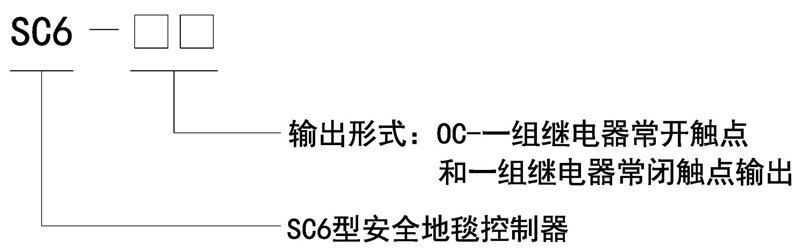

SC6型安全地毯控制器編號:
SC6安全地毯控制器規格型號
